Проект здания "Z 102"
Двухэтажный дом, без подвала. На первом этаже запроектировано сервисное помещение площадью более 50 кв.м., а также социально-санитарные подсобки.Здесь же запланирован независимый вход на второй этаж, на котором расположены 4 комнаты, каждая с ванной комнатой.
- Общая площадь
- 205.7 кв.м
- Фундамент
- ленточный железобетонный
- Наружные стены
- ячеистый бетон + пенополистирол
- Внутренние стены
- ячеистый бетон
- Перекрытиe
- часторебристое
- Конструкция крыши
- деревянная, балочная с прогонами и затяжками
- Кровля
- металлочерепица
- Наружная отделка
- тонкослойная штукатурка, на фрагментах стен клинкерная плитка и деревянная облицовка

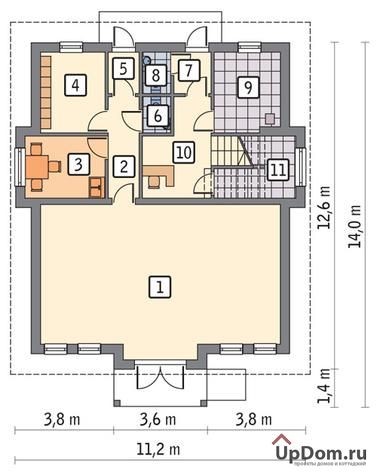

ПЛАН ПЕРВОГО ЭТАЖА
1. площадь услуг 51,4 кв.м
2. коридор 4,6 кв.м
3. комната отдыха для персонала 7,3 кв.м
4. гардеробная 7,6 кв.м
5. тамбур/прихожая 1,8 кв.м
6. санузел 1,6 кв.м
7. тамбур/прихожая 2,1 кв.м
8. санузел 1,8 кв.м
9. котельная 7,5 кв.м
10. холл 7,9 кв.м
11. хозпомещениe 5,4 кв.м
ПЛАН ВТОРОГО ЭТАЖА
12. лестница 7,8 кв.м
13. холл 19,3 кв.м
14. ванная 3,5 кв.м
15. комната + кухонный уголок 15,9 кв.м
16. комната + кухонный уголок 15,9 кв.м
17. ванная 3,5 кв.м
18. ванная 3,5 кв.м
19. комната + кухонный уголок 18,0 кв.м
20. ванная 3,1 кв.м
21. комната 11,1 кв.м
22. балкон 5,2 кв.м
