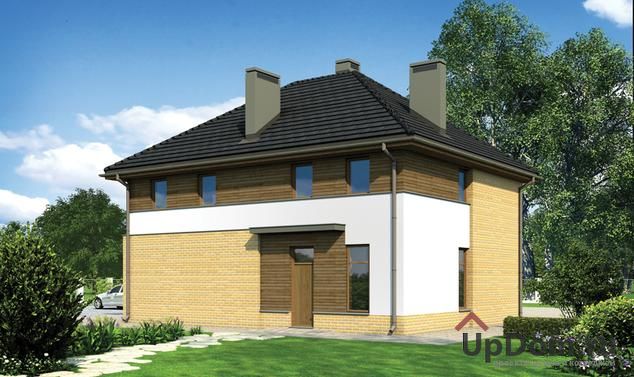

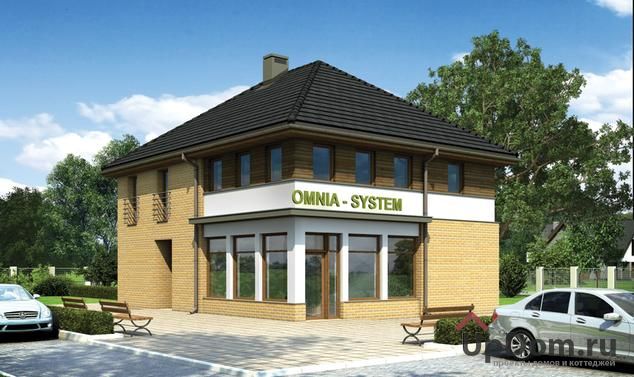

Проект здания "Z 101"
Двухэтажное здание универсального значения - 183.3 кв.м
- Общая площадь
- 183.3 кв.м
- Фундамент
- ленточный фундамент железобетонный шириной 40-110 cм, высотой 40 cм
- Наружные стены
- трехслойные: ячеистый бетон 24 cм + пенополистирол 15 cм + клинкерный кирпич 12 cм и внутренняя штукатурка
- Перекрытиe
- железобетонная плита 18 cм + пенополистирол 4 cм + пленка + бетонная стяжка 4 cм + отделка пола и внутренняя штукатурка
- Конструкция крыши
- деревянная (стропильно-балочная) + обрешетка и контробрешетка
- Кровля
- металлочерепица + пленка + минеральная вата 25 cм + пароизоляционная пленка + гипсокартонная плита
Планы этажей

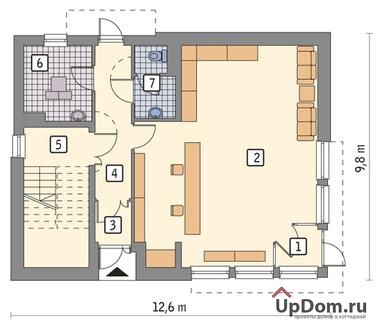

План 1-ого этажа
1. тамбур/прихожая 2,4 кв.м
2. площадь услуг 53,7 кв.м
3. тамбур/прихожая 2,2 кв.м
4. коридор 8,4 кв.м
5. холл 13,6 кв.м
6. котельная 7,1 кв.м
7. санузел 3,9 кв.м
План 2-ого этажа
8. лестница 14,2 кв.м
9. хоз. помещениe 7,1 кв.м
10. коридор 6,8 кв.м
11. хоз. помещениe 4,0 кв.м
12. санузел 3,9 кв.м
13. офисное помещение 15,5 кв.м
14. офисное помещение 18,6 кв.м
15. офисное помещение 12,1 кв.м
16. комната отдыха для персонала 9,8 кв.м
Фасады
