Проект здания "Z 100"
Проект двухэтажного здания универсального значения с жилой зоной.
- Общая площадь
- 147.7 кв.м
- Фундамент
- ленточный фундамент железобетонный шириной 40-90 cм, высотой 40 cм
- Наружные стены
- двухслойные: ячеистый бетон 24 cм + пенополистирол 19-24 cм и внутренняя штукатурка
- Конструкция крыши
- деревянная (стропильно-ригельная) + обрешетка и контробрешетка
- Кровля
- фальцованная кровля + паропроницаемая пленка/dd>
Планы этажей

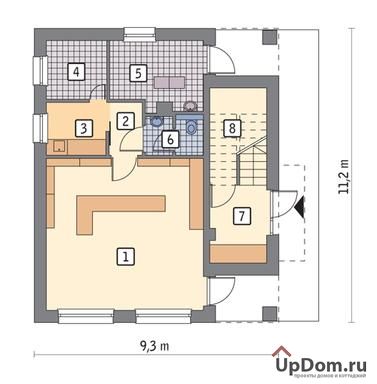

План 1-ого этажа
1. площадь услуг 34,1 кв.м
2. коридор 2,4 кв.м
3. комната отдыха для персонала 4,4 кв.м
4. складское помещение 4,9 кв.м
5. котельная 8,2 кв.м
6. санузел 3,1 кв.м
7. тамбур/прихожая 6,1 кв.м
8. кладовая 6,3 кв.м

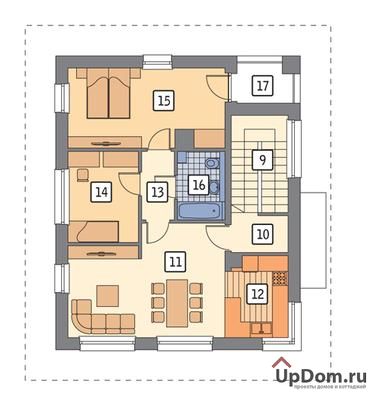

План 2-ого этажа
9. лестница 7,8 кв.м
10. холл 3,0 кв.м
11. гостиная 23,2 кв.м
12. кухня 7,0 кв.м
13. коридор 3,1 кв.м
14. спальня 9,1 кв.м
15. спальня 17,4 кв.м
16. ванная 4,6 кв.м
17. лоджия 3,1 кв.м

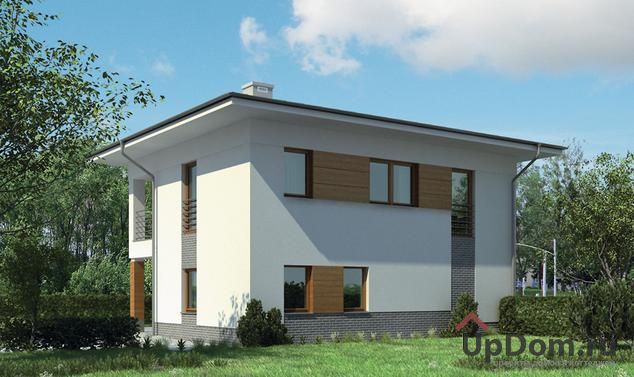

Фасады
