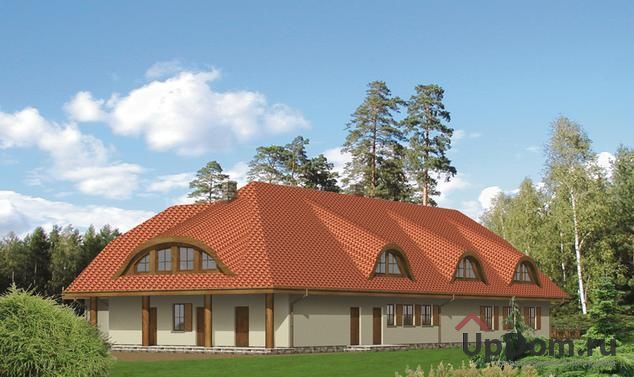

Проект ресторана c отелем "R 103"
Проект здания: ресторан на первом этаже и гостиница на втором этаже
- Общая площадь
- 739.4 кв.м
- Фундамент
- ленточный фундамент железобетонный шириной 80 cм, высотой 50 cм
- Наружные стены
- двухслойные: ячеистый бетон 24 cм + пенополистирол 12 cм + внутренняя штукатурка
- Перекрытиe
- часторебристое + пенополистирол 4 cм + пленка + бетонная стяжка 4 cм + отделка пола и штукатурка
- Конструкция крыши
- деревянная (стропильно-балочная) + обрешетка и контробрешетка
- Кровля
- битумная черепица + рубероид + плита OSB + минеральная вата 18 cм + пленка + 2x гипсокартонная плит

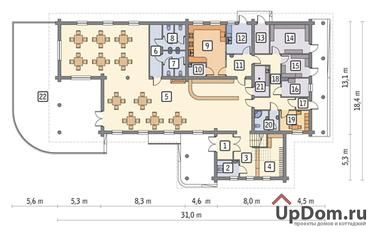

План 1-ого этажа
1. тамбур/прихожая 5,3 кв.м
2. санузел 4,8 кв.м
3. холл 9,5 кв.м
4. зона встречи гостей с гардеробной 15,1 кв.м
5. обеденный зал 168,2 кв.м
6. коридор 8,3 кв.м
7. санузел 7,1 кв.м
8. санузел 7,1 кв.м
9. кухня 22,9 кв.м
10. хоз. помещениe 2,9 кв.м
11. раздаточная с обслуживанием официантами 7,4 кв.м
12. моечная 9,9 кв.м
13. мусоросборник 5,8 кв.м
14. складское помещение 15,3 кв.м
15. выдача блюд 8,4 кв.м
16. котельная 6,5 кв.м
17. тамбур/прихожая 2,0 кв.м
18. коридор 14,5 кв.м
19. комната отдыха для персонала 8,1 кв.м
20. ванная 6,4 кв.м
21. хоз. помещениe 6,1 кв.м
22. террасa 121,0 кв.м
План мансардного этажа
23. лестница 11,0 кв.м
24. холл 61,6 кв.м
25. комната 20,3 кв.м
26. ванная 3,2 кв.м
27. складское помещение 6,3 кв.м
28. складское помещение 6,3 кв.м
29. кухня 12,0 кв.м
30. комната 14,9 кв.м
31. ванная 3,2 кв.м
32. комната 14,9 кв.м
33. ванная 3,2 кв.м
34. тамбур/прихожая 5,8 кв.м
35. комната 25,1 кв.м
36. ванная 8,4 кв.м
37. комната 20,6 кв.м
38. ванная 3,3 кв.м
39. комната 20,1 кв.м
40. ванная 3,2 кв.м
41. комната 20,3 кв.м
42. ванная 3,3 кв.м
43. комната 20,2 кв.м
44. ванная 3,3 кв.м
45. комната 26,5 кв.м
46. ванная 3,2 кв.м
47. комната 27,3 кв.м
48. ванная 3,3 кв.м
49. лоджия 17,0 кв.м
50. лоджия 30,0 кв.м
