Проект магазина "M 110"

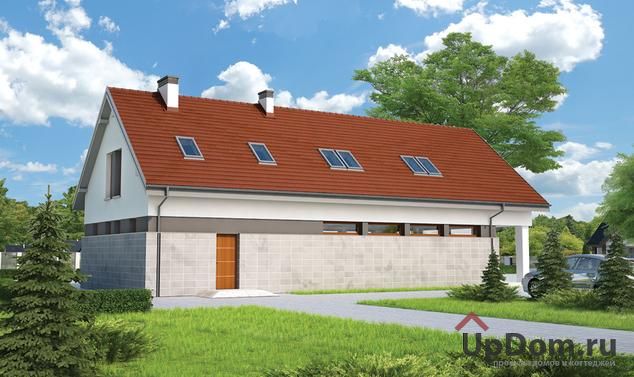

Проект двухэтажного магазина - 266.8 кв.м.
- Общая площадь
- 266.8 кв.м
- Фундамент
- ленточный фундамент железобетонный шириной 50-90 cм, высотой 40 cм
- Наружные стены
- трехслойные: ячеистый бетон 24 cм + пенополистирол 20 cм + бетонный блок 10 cм и внутренняя штукатурка
- Перекрытиe
- железобетонная плита 12 cм + пенополистирол 6 cм + пленка + бетонная стяжка 4 cм и внутренняя штукатурка
- Кровля
- керамическая черепица + паропроницаемая пленка + минеральная вата 30 cм + пароизоляционная пленка + гипсокартонная плита
Планы этажей
План 1-ого этажа
1. площадь услуг 86,0 кв.м
2. коридор 4,3 кв.м
3. тамбур/прихожая 3,8 кв.м
4. коридор 3,7 кв.м
5. хоз. помещениe 1,9 кв.м
6. котельная 11,7 кв.м
7. санузел 3,4 кв.м
8. комната отдыха для персонала 7,1 кв.м

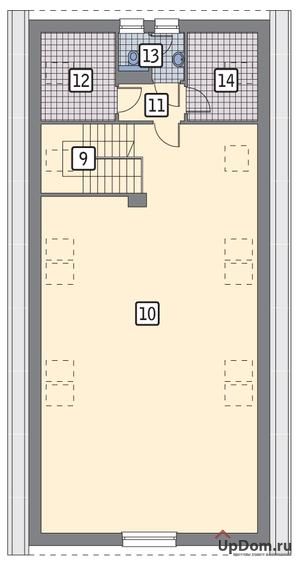

План 2-ого этажа
9. лестница 10,0 кв.м
10. площадь услуг 110,9 кв.м
11. коридор 3,2 кв.м
12. хоз. помещениe 8,8 кв.м
13. санузел 3,6 кв.м
14. хоз. помещениe 8,3 кв.м
Фасады
